Изготовление отливов, козырьков и других изделий из тонкого листового металла не требует покупки дорогостоящего заводского оборудования. Существует доступное и эффективное решение, которое можно собрать своими руками с минимальными затратами.
В этом обзоре представлен пошаговый процесс создания настольного листогиба из обычного металлического уголка. Конструкция отличается простотой, дешевизной материалов и может быть собрана за короткое время. Главное преимущество такого станка — его мобильность. Он крепится к верстаку с помощью струбцин, что позволяет легко его демонтировать и освободить рабочее пространство.
Полезный совет: Если вам нужен еще более компактный инструмент, ознакомьтесь с инструкцией по переделке обычных плоскогубцев в ручной листогиб.

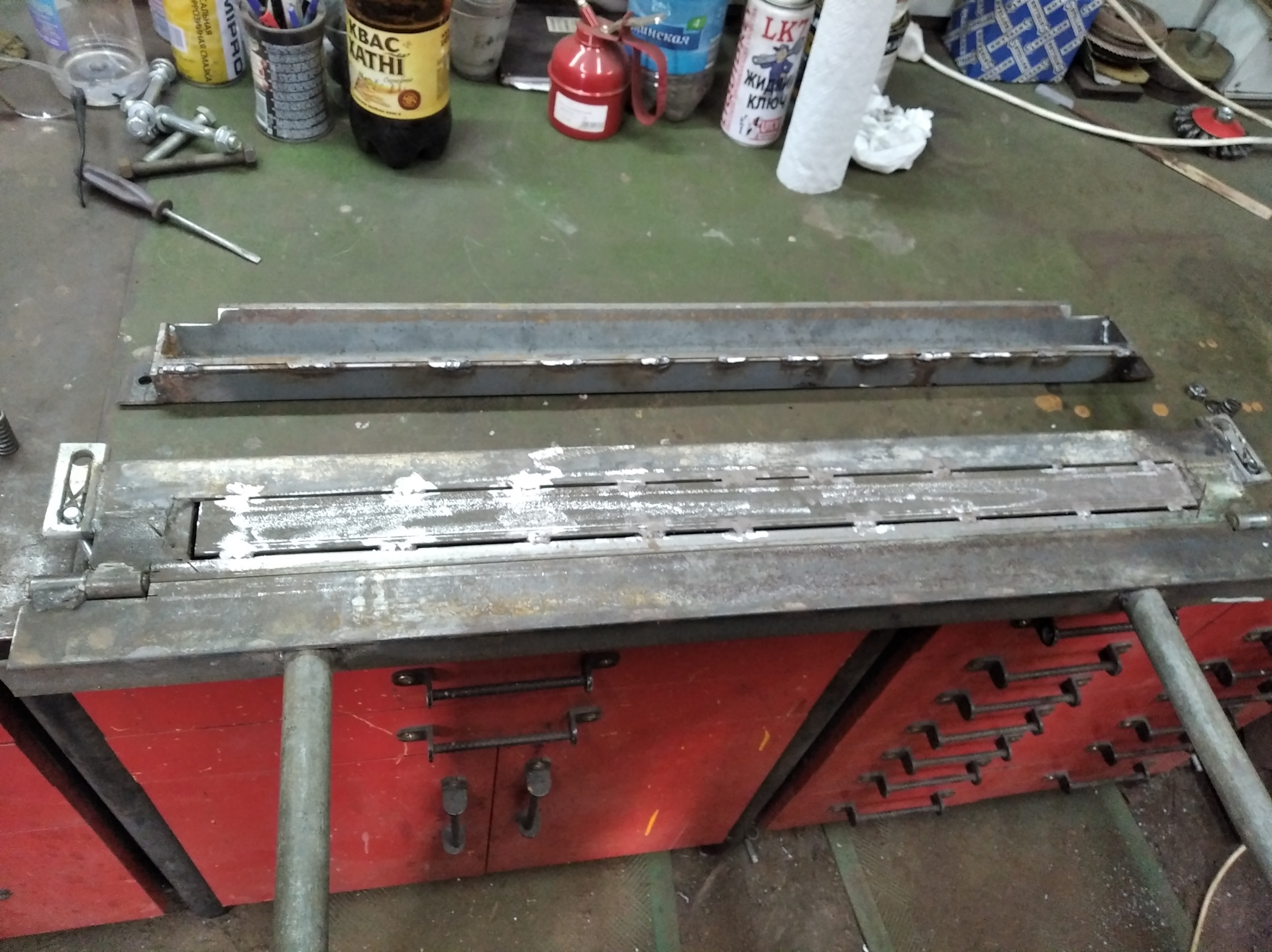

Работа начинается с подготовки основания. Необходимо отрезать кусок деревянной доски и отрезок металлического уголка одинаковой длины. Уголок просверливается и жестко прикручивается к доске — это будет неподвижная база станка.
Пошаговая сборка листогиба
Этап 1: Изготовление прижимной планки. Берется второй отрезок уголка. В одной из его полок, по краям, вырезаются две прямоугольные выемки. Это необходимо для последующего крепления. В ребре этой заготовки сверлятся отверстия с обеих сторон. Эта деталь будет выполнять роль прижимной планки, которая фиксирует металлический лист во время гибки.
Этап 2: Создание гибочной балки. Подготавливается третий отрезок уголка, идентичный прижимной планке. К его краям прикручиваются дверные петли. Вторые половинки этих петель крепятся к деревянному основанию. Таким образом, эта балка получает возможность поворачиваться, выполняя непосредственно операцию гибки.
Этап 3: Установка рычагов. Для увеличения прилагаемого усилия к гибочной балке крепятся рычаги. Их можно сделать из профильной трубы. Автор предлагает два варианта: приварить их намертво или прикрутить на болты. Второй способ предпочтительнее, так как позволяет складывать рычаги вдоль станка, что значительно экономит место при хранении.
Завершающий этап. После сборки все металлические части конструкции рекомендуется покрасить для защиты от коррозии. Прижимная планка фиксируется на основании с помощью длинных болтов и барашковых гаек, что обеспечивает быструю и надежную затяжку без использования ключей.
Для наглядности все нюансы изготовления и работы этого простого, но полезного инструмента подробно показаны в авторском видео. Такой листогиб станет отличным помощником в домашней мастерской.
